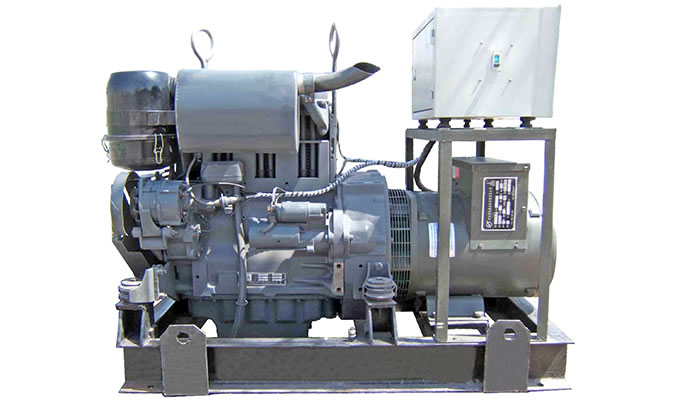

Дизель-генераторная установка Deutz, 22 кВт
Комплектация
Дизель-генераторные установки данного типа имеют мощность 22 кВт и комплектуются лицензионным дизельным двигателем Deutz с воздушным охлаждением, альтернатором Meccalte или Stamford (или по индивидуальному заказу клиента), а также системой управления Deep Sea.
- Подробные спецификации дизель-генераторных установок
- Основные параметры дизель-генераторных установок
- Условия использования дизель-генераторных установок
| Дизель-генераторн ая установк а | Дизельный двигатель (DEUTZ) | Альтернатор (Stamford) | |||
| Модель | 20GF | Модель | F3L912D | Модель | XN184H,XN184F |
| Номинальная основная мощность | 20 кВт | Номинальная основная мощность | 24 кВт | Номинальная мощность | 12 кВт ,10.8 кВт |
| Резервная мощность | 22 кВт | Резервная мощность | Напряжение | 220 В ,400/230 В | |
| Номинальное напряжение | 220 В, 400/230 В | Номинальная частота оборотов | 1500 об/мин | КПД | 82.9% , 85.7% |
| Номинальная частота | 52 А, 36 A | Кол-во цилиндров | 3 | Номинальный ток | 52 А, 36 A |
| Коэффициент мощности | 1.0 , 0.8 | Расположение цилиндров | рядное | Коэффициент мощности | 1.0 , 0.8 |
| Установившееся отклонение напряжения | ≤±5 | Диаметр цилиндра / ход поршня | 100/120 | Частота | 50 Гц |
| Установившееся отклонение частоты | ≤2.5 | Расход топлива | 232 г/кВт•ч | Класс защиты / изоляция | IP23/H |
| Падение частоты | ≤8 | Режим пуска | 12В, электрический | Способ возбуждения | бесще точный , с самовозбуждением |
| Количество фаз | одна / три фазы | Регулятор оборотов | механический | Вес | 130 кг, 150 кг |
| Габариты ( мм ) | 1300×720×1100 1350×770×1100 | Тип наддува | без наддува | ||
| Вес | 560 кг, 580 кг | Способ охлаждения | воздушное охлаждение | ||
| Объем | 2.828 л | ||||
| Вес | 275 кг | ||||
| Тип | Дизель-генераторная установка 20GF |
| Страна-производитель | Китай ( по лицензии Deutz ) |
| Марка двигателя | Deutz |
| Производительность | 25 кВА |
| Мощность | 20 кВт |
| Частота | 50 Гц /60 Гц |
| Способ охлаждения | Воздушное охлаждение |
| Альтернатор | Meccalte /Stamford/ под заказ |
| Опции | система подавления шума/открытое исполнение/защита от воды |
| Сертификация | ISO |
По стандарту: GB/T2820; высота над уровнем моря : 0~1000 м ; температура воздуха: -35~40 ℃ ; относительная влажность: 95%.
Стандартная комплектация
Дизель-генераторные установки поставляются в сборе таких компонентов, как дизельный двигатель, альтернатор, воздушный фильтр, топливный фильтр, глушитель, аккумулятор, соединительные кабеля, прерыватель цепи и опорная рама.
Опции
Базовый масляный бак, автономный масляный бак, система холодного старта двигателя, интеллектуальная система управления (от Weidian, Comap, Deep sea и др.). Доступны альтернаторы от различных производителей. Генераторы доступны в однофазном исполнении.
Функции системы управления:
Пуск и остановка двигателя.
Панель управления: напряжение, сила тока, частота, коэффициент мощности, мощность, давление масла, напряжение аккумулятора, таймер запуска, таймер рабочих часов генератора, температура и т.д.
Предохранительные функции: сигнал о превышении/падении скорости оборотов, сигнал о пониженном давлении масла, аварийная остановка в случае перегрева цилиндров, сигнал падения напряжения аккумулятора, сигнал о неисправности, аварийная остановка, сигнализация сбоя напряжения/частоты, сигнализация перегрузки системы питания, сигнал о нестабильности напряжения, сигнал о нестабильности силы тока, сигнал о повреждении ремня ГРМ и т.д.
